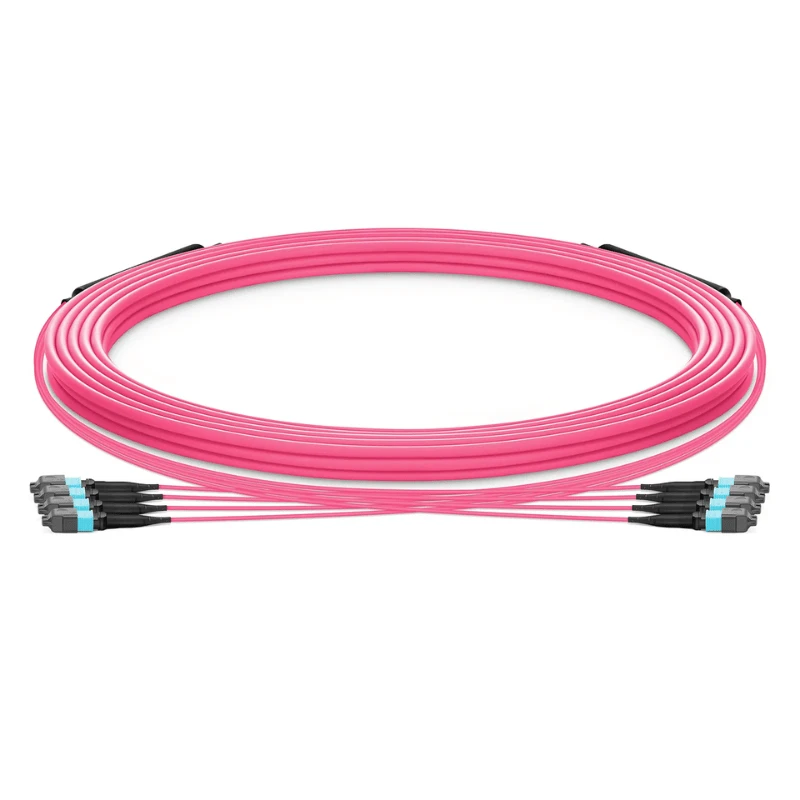

MPO Multimode Trunk Cable se yon gwo -asanble fib dansite ki fèt pou kab estriktire nan sant done, chanm sèvè antrepriz, ak anviwònman rezo gwo-vitès. Li itilize konektè MPO/MTP® pre-termine pou konsolide plizyè fib multimode nan yon koneksyon kòf kontra enfòmèl ant, sa ki diminye travay revokasyon jaden ak senplifye deplwaman gwo-dansite.
Disponib nan fib multimode OM3, OM4, ak OM5, kab la ka configuré pou diferan kantite fib, sèks konektè, metòd polarite, longè kab, ak kondisyon jakèt.
Espesifikasyon teknik
|
Atik |
Spesifikasyon |
|
Kalite fib |
Multimode OM3 / OM4 / OM5 |
|
Nwayo Fib |
50/125 μm |
|
Konte fib |
8 / 12 / 24 fib; konfigirasyon milti-MPO ki disponib |
|
Konektè |
MPO / MTP® |
|
Konektè Sèks |
Gason / Fi |
|
Polarite |
Kalite A / Kalite B / Kalite C |
|
Multimode Polonè |
PC |
|
Pèt Ensèsyon |
Estanda Mwens pase oswa egal a 0.35 dB; vèsyon ki ba-pèt mwens pase oswa egal a 0.20 dB |
|
Kab Jacket |
PVC / LSZH / OFNP, sijè a konfigirasyon |
|
Kalite kab |
Konstriksyon kòf wonn oswa pake |
Opsyon polarite ak sèks
Polarite kòrèk ak sèks konektè yo esansyèl pou kenbe transmèt-pou-resevwa kontinwite nan lyen paralèl-optik.
Kalite A
Dwat-atravè kat fib.
01
Kalite B
Kat fib ranvèse, yo itilize souvan nan achitekti optik duplex paralèl-.
02
Kalite C
Pè -map ranvèse pou konsepsyon espesifik-cablaj estriktire.
03
Gason MPO
Konektè kole pou aliyman ak yon konektè fi.
04
Fi MPO
Konektè Unpinned pou itilize ak yon konektè gason.
05
Yo ta dwe espesifye polarite obligatwa a ansanm ak ekipman akoupman an, kasèt, oswa konsepsyon plak-panèl olye ke yo chwazi poukont yo.
Konstriksyon kab
Asanble kòf la itilize fib multimode ki te fini nan faktori - ak konstriksyon kab pwoteksyon apwopriye pou enstalasyon etajè òganize ak chemen. Aramid fil ka itilize kòm manm fòs la, pandan y ap ka jakèt la deyò dwe chwazi selon kondisyon enstalasyon yo.
Opsyon jakèt komen yo gen ladan PVC pou itilizasyon jeneral andedan kay la, LSZH kote ki ba -lafimen ak alojene-konstriksyon gratis, ak OFNP pou enstalasyon plen-. Dyamèt kab varye selon kantite fib ak konfigirasyon kòf, kidonk dyamèt deyò final la ta dwe konfime anvan ou presize kapasite chemen oswa pyès ki nan konpitè jesyon kab-.
Aplikasyon pou sant done yo
MPO Multimode Trunk Kab la apwopriye pou:
- Etajè-a-koneksyon zo rèl do etajè nan sant done ki gen gwo-dansite.
- MPO patch-panèl ak kasèt entèkoneksyon pou kab estriktire.
- Chanje-nan-sèvè epi chanje-pou-chanje lyen lè l sèvi avèk optik multimod paralèl.
- Sal ekipman antrepriz kote asanble pre-termine diminye travay enstalasyon sou teren yo.
- Amelyorasyon rezo ki gen gwo -dansite ki mande pi gwo kapasite fib nan espas limite etajè.
Tès & Asirans Kalite
Chak asanble kab ka enspekte ak teste anvan chajman pou verifye konsistans fabrikasyon ak pèfòmans optik.
Pwosedi kontwòl kalite-tipik yo enkli:
100% ensèsyon-tès pèt pou asanble yo fini.
Fin-enspeksyon figi ak netwayaj konektè MPO yo.
Polarite Connector ak verifikasyon kat fib.
Sèks Connector ak chèk idantifikasyon.
Enspeksyon vizyèl nan jakèt kab, bòt, ak zòn levasyon.
Rapò tès endividyèl yo bay selon kondisyon pwojè yo.
Dosye tès yo ka matche ak idantifikasyon kab oswa dokiman lòd pou enspeksyon fèk ap rantre ak trasabilite pwojè.
Personnalisation & OEM
Pou OEM, sistèm-integrateur, ak lòd pwojè, kab kòf la ka konfigirasyon dapre achitekti rezo obligatwa a, ki gen ladan:
Kalite fib: OM3 / OM4 / OM5
Konte fib ak kantite MPO
MPO/MTP® konektè sèks
Kalite A / B / C polarite
Pèfòmans optik estanda oswa ki ba-
Longè kab ak longè levasyon
PVC / LSZH / OFNP jakèt
Idantifikasyon kab, etikèt, ak kondisyon koulè
Anbalaj espesifik kliyan-ak etikèt prive
Anbalaj ak livrezon
Fini kab kòf MPO yo pwoteje endividyèlman pou anpeche kontaminasyon konektè, koube, ak domaj kab pandan manyen ak transpò. Bouchon pousyè Connector, anbalaj pwoteksyon, ak katon oswa lòt ekspòtasyon -anbalaj apwopriye yo ka espesifye selon kondisyon chajman.
Konfigirasyon estanda yo ka apwovizyone selon disponiblite pwodiksyon an. Asanble OEM Custom yo pwograme dapre konpleksite konfigirasyon, kantite, kondisyon tès yo, ak disponiblite materyèl. Chak chajman ka apwovizyone ak idantifikasyon pwodwi ak dokiman tès aplikab pou resevwa enspeksyon.
FAQ
K: Kouman pou mwen konfime ke kab kòf la ap matche ak sistèm MPO ki egziste deja mwen an?
A: Konfime koòdone konektè a, oryantasyon kle, kat fib, konfigirasyon pin, ak spesifikasyon konpozan kwazman sou tou de bout. Pou yon enstalasyon ki egziste deja, bay modil MPO aktyèl la, adaptè, oswa nimewo pati kab ede anpeche enkonpatibilite pandan ranplasman oswa ekspansyon.
K: Èske yo ka apwovizyone câbles kòf MPO nan diferan longè pou menm pwojè a?
A: Wi. Longè kab diferan ka pwodwi nan menm spesifikasyon pwojè a. Achtè yo ta dwe bay longè ki nesesè yo fini ak, kote sa aplikab, tolerans akseptab pou yo ka planifye routage etajè ak enstalasyon yo avèk presizyon.
K: Èske ou ka bay yon echantiyon anvan yon lòd esansyèl?
A: Wi. Echantiyon yo ka pwodwi pou verifikasyon konfigirasyon anvan pwodiksyon an mas. Echantiyon an ta dwe itilize menm aranjman konektè a ak kondisyon teknik kle ki gen entansyon pou lòd pwodiksyon an pou yo ka tcheke konpatibilite ak enstalasyon an nan kondisyon aktyèl pwojè yo.
K: Èske desen kab oswa dokiman dimansyon yo disponib pou apwobasyon jeni?
A: Wi. Yo ka bay desen dimansyon ak enfòmasyon konfigirasyon pou revizyon pwojè a. Pou asanble kòf konplèks, achtè yo ka konfime longè an jeneral, aranjman konektè, dimansyon levasyon, ak kondisyon idantifikasyon anvan pwodiksyon an.
K: Ki jan yo ta dwe okipe câbles kòf MPO pandan enstalasyon?
A: Evite rale kab la pa konektè yo, depase limit pliye espesifye yo, oswa mete twòp chaj sou seksyon levasyon yo. Kenbe fasaj pwent konektè yo kouvri jiskaske koneksyon ak wout kòf la atravè sistèm jesyon kab ki apwopriye-san yo pa kraze oswa koube byen sevè asanble a.
K: Èske yo ka itilize menm kab kòf MPO a pou diferan vitès transmisyon?
A: Potansyèlman, men konpatibilite depann sou kalite transceiver, bidjè lyen optik, distans transmisyon, ak achitekti rezo a. Se poutèt sa, kab la ta dwe espesifye kont aktyèl ekipman optik la ak kondisyon lyen olye ke chwazi sèlman pa pousantaj done nominal.
