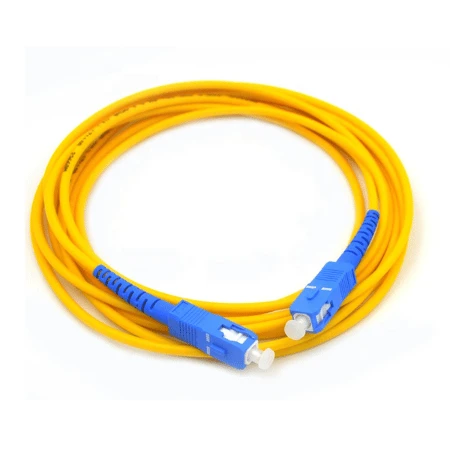

Dimi Single Mode Fibre Optique Pigtail se yon asanblaj fib optik ki te fini nan faktori -ki gen yon fen konektè ak yon fen-fib pou fusion fusion. Li fèt pou revokasyon fib pèmanan.
Pigtail la disponib ak G.652D, G.657A1, oswa G.657A2 fib mòd sèl epi yo ka apwovizyone ak SC, LC, FC, ST, E2000, ak lòt konfigirasyon konektè. Konektè polisaj, dyamèt fib, longè kab, materyèl jakèt, ak etikèt ka espesifye pou diferan rezo ak kondisyon enstalasyon.
Espesifikasyon teknik
|
Atik |
Spesifikasyon |
|
Kalite fib |
Single Mode |
|
Fib Creole |
G.652D, G.657A1, G.657A2 |
|
Gwosè fib |
9/125 μm |
|
Konte fib |
Senp; koulè-kode 12-nwayo ansanm |
|
Longè pigtail |
1 m, 1.5 m, 2 m, 3 m |
|
Jacket OD |
0.9 mm, 2.0 mm, 3.0 mm |
|
Materyèl jakèt |
LSZH oswa PVC |
|
Koulè jakèt |
Jòn |
|
Konektè Polonè |
UPC oswa APC |
|
Opsyon Connector |
SC, LC, FC, ST, E2000 |
|
Pèt Ensèsyon tipik |
Mwens pase oswa egal a 0.25 dB |
|
Retounen Pèt |
UPC Pi gran pase oswa egal a 45 dB; APC Pi gran pase oswa egal a 60 dB |
Konektè & Fibre Konfigirasyon
Se fen connectorized la chwazi selon adaptè, panèl patch, oswa ekipman optik yo itilize nan rezo kliyan an. Konfigirasyon ki disponib yo enkli:
SC/UPC ak SC/APC pou distribisyon konvansyonèl ak rezo aksè.
LC/UPC ak LC/APC pou gwo -patching dansite ak ekipman kontra enfòmèl ant.
FC/UPC ak FC/APC pou aplikasyon ki mande yon koòdone konektè fil.
ST ak E2000 pou eritaj espesifik oswa sistèm espesifik pwojè-.
UPC ak APC yo pa opsyon polisaj interchangeable. APC bay yon nivo refleksyon pi ba nan do-epi yo souvan chwazi pou sistèm kote pèt retounen yo patikilyèman enpòtan.
Pou bò fib, G.652D apwopriye pou transmisyon mòd sèl -, pandan y ap G.657A1/A2 ka chwazi kote amelyore pèfòmans koube yo mande. Estrikti senp 0.9 mm la apwopriye pou routage kontra enfòmèl ant ak aplikasyon fizyon endividyèl -splicing.
Aplikasyon
Yo itilize pigtails fib optik Dimi Single Mode kote yon koneksyon fib pèmanan -splised fib nesesè, tankou:
ODF ak ankadreman distribisyon fib pou revokasyon fib ak plak.
Fèmti fib episur pou òganize ak mete fen nan fib k ap rantre ak sòtan.
Sistèm distribisyon FTTH/FTTx pou jesyon fib abònen-bò ak aksè-rezo a.
Bwat tèminal fib ak bwat-ki monte sou miray kote yo mande pou yon routage fib kontra enfòmèl ant.
Sant done yo ak rezo antrepwiz pou gwo -dansite sèl-fib tèminal.
CATV ak rezo telekominikasyon ki mande koneksyon optik ki estab.
Pwojè reparasyon ak ekspansyon rezo kote fib ki egziste deja yo bezwen sispann oswa re{0}}termine.
Fen -fib la se fizyon-splised nan fib optik k ap vini an, pandan y ap fen konektè a enstale nan adaptè ki koresponn lan oswa pò ekipman.
Personnalisation & OEM
Pwodiksyon OEM disponib lè yon pwojè mande pou asanble ki pa estanda oswa kondisyon idantifikasyon.
Tou depan de aplikasyon an, espesifikasyon pwodiksyon yo ka gen ladan longè pigtail koutim, konbinezon konektè, konte fib, koulè jakèt, etikèt, mak konektè, fòma anbalaj, ak kondisyon enspeksyon kliyan -defini.
Pou lòd OEM, yo ta dwe konfime estanda fib obligatwa a, konfigirasyon konektè, kalite polisaj, tolerans dimansyon, kritè pèfòmans optik, etikèt, ak anbalaj kont desen kliyan an, spesifikasyon, oswa lòd achte anvan pwodiksyon an.
Kontwòl Kalite & Tès
Kontwòl kalite konsantre sou pèfòmans optik, figi fen konektè, konsistans dimansyon, ak entegrite asanble chak pakèt pwodiksyon.
Enspeksyon tipik gen ladan:
Tès pèt ensèsyon pou verifye pèt koneksyon kont limit akseptasyon espesifye a.
Tès pèt retounen pou pèfòmans konektè UPC/APC.
Konektè fen -enspeksyon fas pou idantifye kontaminasyon, rayures, twou, oswa jeyometri defo anvan chajman.
Kontinwite fib ak chèk polarite kote sa aplikab.
Enspeksyon dimansyon nan longè pigtail, dyamèt jakèt, ak konfigirasyon konektè.
Enspeksyon vizyèl ak asanble nan lojman konektè, bòt, routage fib, ak anbalaj.
Chak chajman ka apwovizyone selon spesifikasyon pwodwi yo te dakò ak kondisyon enspeksyon yo.
FAQ
K: Èske mwen ka bay lòd pou echantiyon yo anvan yo mete yon lòd esansyèl?
A: Wi. Echantiyon yo disponib pou spesifikasyon ak verifikasyon asanble anvan pwodiksyon esansyèl. Kondisyon echantiyon yo ta dwe presize konektè a, kalite polisaj, konfigirasyon fib, longè, ak kantite.
K: Èske diferan konfigirasyon pigtail ka konbine nan yon sèl lòd?
A: Wi. Konfigirasyon miltip ka enkli nan yon sèl lòd achte, tankou diferan kalite konektè, longè, oswa kondisyon polisaj. Chak konfigirasyon yo ta dwe nan lis separeman pou evite erè pwodiksyon ak anbalaj.
K: Ki jan pigtails yo pake pou chajman entènasyonal?
A: Pigtails yo nòmalman fourni oswa endividyèlman pwoteje epi chaje nan katon pou anpeche kontaminasyon konektè, koube fib, ak domaj mekanik pandan manyen. Ekspòtasyon anbalaj ak etikèt ka espesifye pou lòd esansyèl.
K: Ki dokiman yo ka bay ak yon lòd?
A: Dokiman komèsyal tipik gen ladan fakti komèsyal la, lis anbalaj, ak dokiman anbakman. Yo ka bay dokiman enspeksyon oswa tès yo lè lòd acha a oswa spesifikasyon kalite yo te dakò mande yo.
K: Ki jan ou asire konsistans ant diferan pakèt pwodiksyon?
A: Pwodiksyon kontwole kont spesifikasyon pwodwi konfime ak kritè enspeksyon pou chak lòd. Pou acha repete, kenbe echantiyon apwouve oswa spesifikasyon kòm referans ede kenbe konsistans konfigirasyon ant lo.
K: Èske ou ka sipòte enspeksyon twazyèm pati -anvan chajman?
A: Wi. Twazyèm -enspeksyon pati ka ranje anvan chajman lè achtè a mande. Dimansyon enspeksyon an, metòd echantiyon, kritè akseptasyon, ak pri enspeksyon yo ta dwe dakò anvan pwodiksyon oswa chajman.
K: Ki enfòmasyon ki nesesè pou konfime konpatibilite ak ekipman nou an?
A: Bay ekipman an oswa koòdone adaptè, konfigirasyon konektè obligatwa, spesifikasyon fib, ak kondisyon optik aplikab. Pou ranplasman oswa pwojè entegrasyon, foto, desen, oswa yon echantiyon pigtail ki deja egziste ka ede verifye konfigirasyon ki nesesè yo anvan pwodiksyon an.
