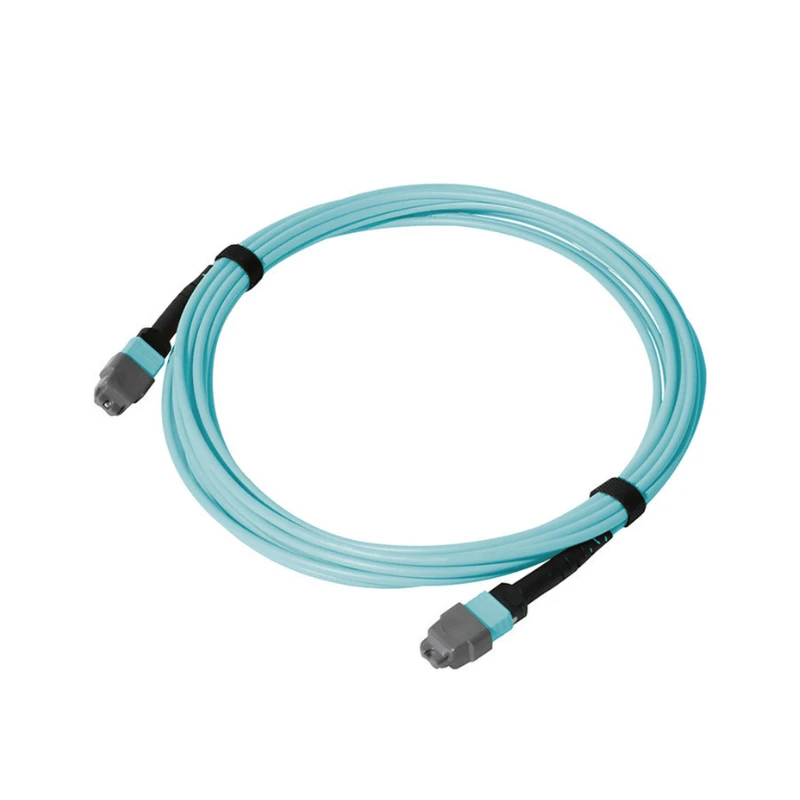

MTP Loopback Cable a se yon faktori -reyine milti-fib optik asanble ki bay yon chemen retounen optik defini atravè yon koòdone MTP/MPO. Li voye chanèl optik ki transmèt yo tounen nan chanèl resevwa yo deziyen nan menm koòdone a pou verifikasyon transceiver, tès switch-pò, dyagnostik ekipman, ak pwosedi tès optik.
Espesifikasyon teknik
|
Paramèt |
Spesifikasyon |
|
Kalite pwodwi |
MTP Loopback kab |
|
Kalite Connector |
MTP® / MPO |
|
Konektè Sèks |
MTP® Gason (ak broch gid) / Fi (san broch gid) |
|
Konte fib |
8 / 12 / 16 / 24 Fib |
|
Kalite fib |
Multimode: OM3 / OM4 / OM5; Single-mòd: OS2 |
|
Konektè Polonè |
PC / UPC / APC, dapre konfigirasyon fib |
|
Kat fib |
Estanda oswa Kliyan{0}}Espesifye Tx-a-Rx Katografik |
|
Polarite |
Kalite A / Kalite B / Kalite C, kote sa aplikab |
|
Pèt Ensèsyon |
Pèt estanda: Mwens pase oswa egal a 0.70 dB; Pèt ki ba: Mwens pase oswa egal a 0.35 dB |
|
Retounen Pèt |
Dapre kalite fib, polish, ak klas pèfòmans chwazi |
|
Atténuation |
Estanda: 0 dB; Atenuasyon koutim ki disponib |
|
Tès Longèdonn |
Multimode: 850 / 1300 nm; Single -mòd: 1310 / 1550 nm |
|
Opsyon jakèt |
PVC / LSZH / OFNR / OFNP, selon konfigirasyon |
|
Tanperati Fonksyònman |
-20 degre a +70 degre |
|
Estanda / Konfòmite |
IEC 61754-7; TIA-604-5; RoHS; REACH |
MTP Loopback Kab Konfigirasyon Entèfas
Espesifye loopback MTP selon koòdone tès sib la. Yo ta dwe konfime konfigirasyon ki nesesè yo anvan pwodiksyon ki baze sou koòdone, konektè konektè, kat kanal, ak kondisyon tès optik.
Koresponn ak konte fib la ak entèfas la:Chwazi kantite fib selon chanèl optik aktif ak konfigirasyon konektè koòdone anba tès la.
Koresponn ak kalite fib la ak koòdone optik la:Koresponn ak kalite fib la ak mòd optik ki espesifye pou transceiver sib la, ekipman, oswa aparèy tès la.
Konfime Sèks Konektè MTP/MPO:Konfime sèks konektè obligatwa nan koòdone kwazman an; konektè gason yo kole, pandan y ap konektè fi yo dekole.
Konfime Kat-a-Rx:Konfime relasyon obligatwa Tx-a-Rx chanèl anvan ou fè kòmand, sitou pou aplikasyon-konfigirasyon tès espesifik yo.
Tcheke kondisyon tès optik la:Konfime si tès la mande pou yon loopback dirèk oswa atténu epi presize kondisyon ki nesesè pou resevwa -kourans kote sa aplikab.
Tx-pou-Rx Fibre Katografik
Yon konfigirasyon loopback defini non sèlman pa konte fib, men tou, pa fason chanèl yo transmèt yo retounen nan chanèl yo gen entansyon resevwa yo.
Kat estanda
Konfigirasyon estanda yo swiv relasyon ki konfime fib-pozisyon pou koòdone MTP/MPO espesifye a.
Katografik Custom
Kliyan -defini Tx-a-Rx routage ka revize nan yon dyagram pozisyon fib-, kat pò, oswa spesifikasyon ekipman.
Verifikasyon kat
Yo tcheke routage entèn la kont kat pwodiksyon konfime anvan chajman.
Atenuasyon pou Tès Loopback Kontwole
Loopback dirèk:Yon loopback dirèk retounen siyal la transmèt san yo pa entansyonèl atenuasyon ajoute lè pouvwa a resevwa ki kapab lakòz satisfè egzijans tès la.
Loopback atténué:Yon konfigirasyon atenue entwodui yon pèt optik adisyonèl espesifye lè tès la mande pi ba pouvwa resevwa.
Espesifikasyon atténuation:Espesifye atenuasyon ki nesesè oswa kondisyon reseptè sib pou konfigirasyon optik la ka konfime anvan pwodiksyon an.
Verifikasyon faktori
MTP loopback asanble yo tcheke kont spesifikasyon pwodiksyon konfime anvan chajman, ki kouvri jeyometri konektè, fen-kondisyon figi, pèfòmans optik, ak defini Tx-a-Rx routage.
Konektè ak fen-Kontwòl figi:Yo itilize enspeksyon entèferomètr 3D pou tcheke jeyometri konektè MTP/MPO, ki gen ladan wotè fib, konpanse apex, ak reyon koub, pandan y ap enspekte figi fen konektè pou kontaminasyon ak domaj vizib.
Verifikasyon optik ak kat:Yo teste chak asanble endividyèlman pou pèt ensèsyon ak pèt retounen dapre konfigirasyon espesifye a ak longèdonn tès la, pandan y ap tcheke routage Tx-a-Rx defini ak kat pwodiksyon konfime.
Dosye tès yo:Dosye tès seri yo ka bay pou asanble endividyèl, ki gen ladan done tès optik aplikab ak rezilta enspeksyon pou kalifikasyon pwodwi ak enspeksyon fèk ap rantre.
Custom MTP Loopback Konfigirasyon
Yo konfigirasyon kab loopback MTP koutim yo kont ekipman kliyan an oswa egzijans -tès enstalasyon yo.
Referans entèfas
Bay ekipman sib la, transceiver, oswa tès -koòdone aparèy la pou konektè obligatwa a ak konfigirasyon asanble yo ka revize anvan pwodiksyon an.
Referans kat
Pou loopback ki pa-estanda, bay yon kat pò, dyagram pozisyon fib-oswa spesifikasyon fil elektrik Tx-a-Rx.
Egzijans optik
Bay kondisyon atenuasyon oswa reseptè sib ki nesesè lè pouvwa optik kontwole se yon pati nan spesifikasyon tès la.
Referans pwodiksyon
Bay longè kab, kantite, idantifikasyon, ak kondisyon anbalaj obligatwa pou sitasyon ak pwodiksyon.
Pou aplikasyon -konfigirasyon espesifik, DIMI revize koòdone apwovizyone, kat, ak egzijans tès anvan pwodiksyon an pou spesifikasyon fabrikasyon an ka konfime kont asanble yo mande a.
FAQ
K: Ki diferans ki genyen ant yon kab loopback MTP ak yon kab trunk MTP?
A: Yon kab kòf MTP bay yon koneksyon milti-fib ant de koòdone rezo, pandan y ap yon kab loopback MTP kreye yon chemen retounen optik entèn pou teste yon sèl koòdone.
K: Èske yon sèl kab loopback MTP ka itilize ak diferan konfigirasyon transceiver?
A: pa nesesèman. Diferan koòdone transceiver ka mande pou diferan konfigirasyon konektè, pozisyon fib aktif, devwa chanèl, ak kondisyon optik, kidonk loopback la ta dwe matche ak koòdone espesifik ke yo te teste.
K: Poukisa yon loopback MTP ak konte fib kòrèk la toujou echwe yon tès pò?
A: konte fib pou kont li pa defini chemen an retounen optik. Yon move relasyon Tx-a-Rx, konfigirasyon konektè, oswa kondisyon tès ka lakòz yon rezilta echèk menm lè konte fib la matche.
K: Kisa ki ka lakòz pèt optik inatandi pandan yon tès loopback MTP?
A: Yon pèt inatandi ka lakòz kontaminasyon nan fen konektè -fas, jeyometri konektè, domaj fib, dezakò nan konfigirasyon, oswa kondisyon mezi. Longèdonn tès la ak konfigirasyon mezi yo ta dwe tcheke tou lè pèt la mezire se andeyò seri a espere.
K: Èske mwen ka kòmande yon echantiyon kab loopback MTP anvan ou mete yon lòd esansyèl?
A: Wi. Echantiyon jeni ak premye lòd jijman yo ka ranje nan pi ba kantite pase estanda MOQ esansyèl, sijè a konfigirasyon ki nesesè yo.
K: Ki tan nòmal pou konfigirasyon kab loopback MTP estanda?
A: Konfigirasyon estanda yo ka anjeneral ranpli nan 3-7 jou travay. Orè pwodiksyon final la konfime dapre kantite lòd ak nenpòt ki kondisyon ki pa-estanda.
K: Èske DIMI ka bay rapò tès pou kab loopback MTP?
A: Wi. Dosye tès seri yo ka bay pou asanble endividyèl, ak pèt ensèsyon aplikab, pèt retounen, ak done enspeksyon ki disponib pou kalifikasyon pwodwi ak enspeksyon fèk ap rantre.
K: Ki sa ki MOQ pou kab loopback MTP?
A: MOQ estanda esansyèl la se 500 moso pou chak style, pandan y ap echantiyon jeni ak lòd premye jijman yo ka ranje nan pi ba kantite depann sou konfigirasyon ki nesesè yo.
