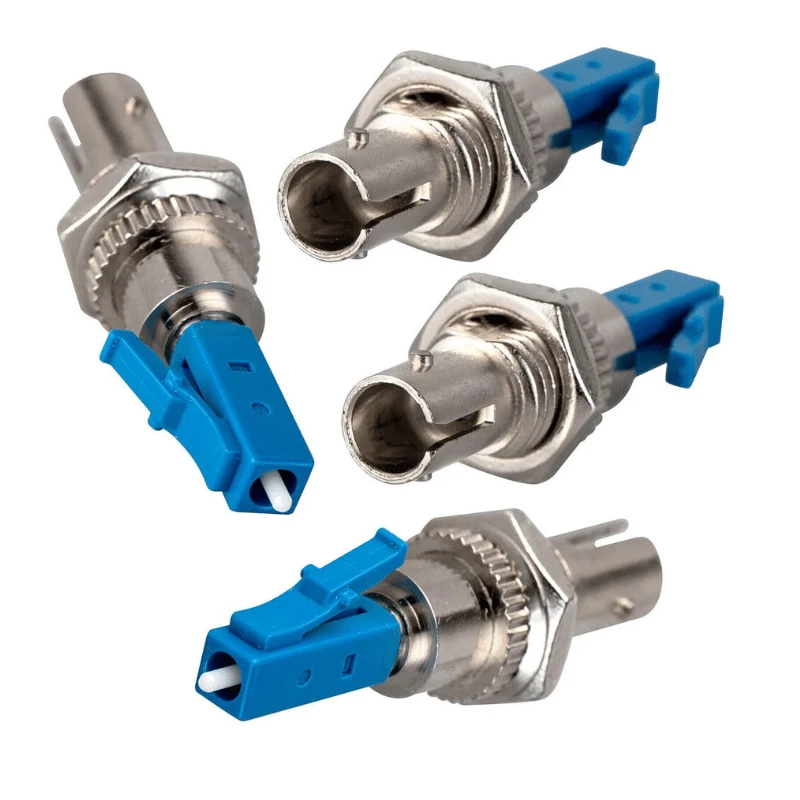

LC to ST Fibre Optique Kab Adaptè se yon adaptè ibrid fib optik ki fèt pou konekte LC-fib ki te fini ak ST-fib ki te fini san yo pa re-termine câbles ki egziste deja yo. Li itilize konpozan aliyman presizyon pou kenbe kouple fib ki estab, apwopriye pou rezo singlemode ak multimode.
Espesifikasyon adaptè
|
Paramèt |
Spesifikasyon |
|
Kalite adaptè |
LC pou ST Hybrid adaptè |
|
LC Entèfas |
LC fi |
|
Entèfas ST |
ST fi |
|
LC Ferrule |
1.25 mm |
|
ST Ferrule |
2.5 mm |
|
Kalite fib |
Singlemode OS2; Multimode OM1/OM2/OM3/OM4 |
|
Kalite Polonè |
UPC; APC disponib pou konfigirasyon aplikab yo |
|
Manch aliyman |
Zirkonya seramik |
|
Pèt Ensèsyon |
Mwens pase oswa egal a 0.3 dB tipik; Mwens pase oswa egal a 0.5 dB max. |
|
Retounen Pèt |
Pi gran pase oswa egal a 45 dB UPC; Pi gran pase oswa egal a 60 dB APC |
|
Repetebilite |
Mwens pase oswa egal a 0.1 dB |
|
Mating Durabilité |
Pi gran pase oswa egal a 500 sik |
|
Lojman |
Plastik ki gen gwo -fòs; metal lojman opsyonèl |
|
Montaj |
Panel-monte |
|
Tanperati Fonksyònman |
-25 degre a +70 degre |
|
Konfigirasyon |
Senp; duplex asanble disponib |
Konektè konpatibilite
Adaptè a bay kouti mekanik dirèk ant lc ak st konektè, sa ki fè li apwopriye lè ekipman, panno plak, oswa kab enstale itilize diferan koòdone konektè.
Lc bò:Konpatib ak konektè lc estanda lè l sèvi avèk yon férule 1.25 mm.
bò St:Konpatib ak konektè st estanda lè l sèvi avèk yon férule 2.5 mm ak kouple bayonèt.
Singlemode:Sipòte konfigirasyon os2 9/125 μm ak polisaj upc oswa apc aplikab.
Multimode:Sipòte konfigirasyon om1 62.5/125 μm ak om2/om3/om4 50/125 μm.
Konektè melanje:Adaptè a chanje koòdone konektè a sèlman; fib ki konekte yo ta dwe rete matche ak mòd transmisyon ki nesesè yo ak sistèm optik.
Estrikti adaptè
Adaptè a konsiste de yon koòdone bò LC-, ST-koòdone bò, manch aliyman presizyon, lojman, ak estrikti aliye.
Manch seramik zirkonya kenbe konsantrisite ferrule pandan kwazman, ede kontwole move aliyman lateral ak pèt ensèsyon optik.
Lojman estanda a se plastik ki gen gwo -fòs pou enstalasyon panèl kontra enfòmèl ant. Lojman an metal, kalite bride, menen -nan retansyon, aliye fil, ak lòt aranjman anprint yo ka espesifye pou ekipman ki gen diferan kondisyon mekanik.
Aplikasyon
Migrasyon rezo:Konekte nouvo ekipman lc-ki baze sou enfrastrikti fib ki deja egziste st-san ranplase lyen kab konplè a.
Panno patch ak odfs:Bay koneksyon lc / st melanje nan distribisyon fib ak sistèm plak.
Ekipman tès:Entèfas kòd patch lc ak pò st sou enstriman tès optik ak ekipman mezi.
Rezo telekominikasyon:Sipòte enstalasyon konektè melanje-pandan ekspansyon rezo a oswa ranplasman ekipman yo.
Rezo antrepriz ak kanpis la:Apwopriye pou enfrastrikti st eritaj ki rete an sèvis ansanm ak ekipman ki baze sou lc-.
Endistriyèl ak sistèm instrumentation:Bay konvèsyon konektè kote ekipman fib ki egziste deja itilize st interfaces.
Adaptè ibrid yo itilize espesyalman pou anviwònman konektè melanje-ak migrasyon ekipman kote re-terminasyon se endezirab.
Personnalisation / OEM
Konbinezon entèfas:Lc-st, lc-sc, lc-fc, sc-st ak lòt konfigirasyon ibrid.
Mòd fib:Os2, om1, om2, om3 oswa om4.
Polonè:Upc oswa apc kote mekanikman ak optik konpatib.
Lojman:Plastik oswa metal; idantifikasyon koulè Customized disponib.
Montaj:Bride, file, enfichable-nan oswa kliyan-anprint panèl espesifye.
Konfigirasyon:Senp oswa pè duplex aranjman.
Idantifikasyon:Logo, nimewo pati, idantifikasyon konektè ak lòt mak.
Anbalaj:Anbalaj an gwo, sache endividyèl, pre-seri klasifye ak anbalaj prive-.
Kalite & Enspeksyon
Kontwòl kalite yo ta dwe kouvri tou de pèfòmans optik ak konpatibilite mekanik. Chak pakèt pwodiksyon ka enspekte kont spesifikasyon yo te dakò a, ak atik enspeksyon kle ki gen ladan:
Enspeksyon vizyèl ak dimansyon nan lojman ak interfaces
LC/ST ferrule ak enspeksyon aliyman manch rad
Mezi pèt ensèsyon
Retounen mezi pèt pou konfigirasyon singlemode espesifye
Konektè entèrchanjabilite ak verifikasyon kwazman
Tès rezistans kwazman
Lojman ak aliye estrikti enspeksyon
Marking, kantite ak verifikasyon anbalaj
Dosye enspeksyon yo ka bay selon kondisyon pwojè yo.
FAQ
K: Èske adaptè a mande pou nenpòt zouti espesyal pou enstalasyon?
A: Pa gen okenn zouti espesyal revokasyon optik yo nòmalman obligatwa. Adaptè a fèt pou koneksyon mekanik ak enstalasyon panèl. Si yo apwovizyone yon estrikti aliye Customized, enstalasyon yo ta dwe swiv ekipman ki koresponn lan oswa konsepsyon panèl.
K: Èske adaptè a ka itilize pou sistèm fib andedan kay la ak deyò?
A: Li se sitou fèt pou pwoteje andedan kay la, ekipman-chanm, etajè, plak-panèl, ak enstalasyon kabinè. Pou deplwaman deyò, adaptè a ta dwe enstale andedan yon patiraj apwopriye ki enpèmeyab olye ke ekspoze dirèkteman nan lapli, pousyè, oswa kondisyon anviwònman pwolonje.
K: Èske mwen ka kòmande echantiyon anvan yon acha esansyèl?
A: Wi. Yo ka bay echantiyon pou konektè, dimansyon, montaj, ak evalyasyon pèfòmans optik - anvan pwodiksyon volim. Egzanp egzijans ak chaj yo ka konfime selon konfigirasyon yo mande a ak kantite.
K: Èske ou ka bay adaptè dapre yon nimewo pati sistèm ki enstale?
A: Yon nimewo referans ka itilize pou konparezon teknik, men pwodiksyon yo ta dwe baze sou dimansyon verifye ak kondisyon pèfòmans olye ke nimewo pati a pou kont li. Kliyan yo ka bay echantiyon, desen, oswa fich done pou revize konpatibilite.
K: Ki jan adaptè fib optik pake pou chajman entènasyonal?
A: Adaptè yo nòmalman pwoteje kont kontaminasyon ak domaj fizik pandan manyen ak transpò, ak anbalaj enteryè ak katon ekstèn apwopriye chwazi dapre kantite lòd. Ka anbalaj endividyèl oswa Customized dwe ranje pou OEM ak lòd distribitè.
K: Ki tan tipik pou lòd la?
A: Pou lòd komèsyal estanda, yon tan pwosesis tipik se 7-14 jou, ki te swiv pa apeprè 20-30 jou nan tan anbake, tou depann de destinasyon an ak metòd anbake. Pèsonalize oswa gwo -lòd volim yo ta dwe pwograme separeman apre konfimasyon spesifikasyon.
K: Ki tèm peman ki disponib pou lòd?
A: Metòd peman komen yo enkli T/T, L/C, PayPal, ak kat kredi. Lòt aranjman peman yo ka diskite pou lòd ki kalifye, ak tèm final yo konfime nan sitasyon an oswa kontra lavant.
